El Dopado de Semiconductores

La adición de un pequeño porcentaje de átomos extraños en la red cristalina regular de silicio o germanio, produce unos cambios espectaculares en sus propiedades eléctricas, dando lugar a los semiconductores de tipo n y tipo p.

Impurezas pentavalentes
Los átomos de impurezas con 5 electrones de valencia, producen semiconductores de tipo n, por la contribución de electrones extras.

Impurezas trivalentes
Los átomos de impurezas con 3 electrones de valencia, producen semiconductores de tipo p, por la producción de un "hueco" o deficiencia de electrón.

Índice

Conceptos de Semiconductor

HyperPhysics*****Materia CondensadaM Olmo R Nave
Atrás





Semiconductores Tipos P y N

Hacer clic sobre cualquier parte para mayor información.
Índice

Conceptos de Semiconductor

HyperPhysics*****Materia CondensadaM Olmo R Nave
Atrás





Semiconductor Tipo N

La adición de impurezas pentavalentes como el antimonio, arséniso, o fósforo, aportan electrones libres, aumentando considerablemente la conductividad del semiconductor intrínseco. El fósforo se puede añadir por difusión del gas fosfina (PH3).

Índice

Conceptos de Semiconductor

HyperPhysics*****Materia CondensadaM Olmo R Nave
Atrás





Semiconductor Tipo P

La adición de impurezas trivalentes tales como boro, aluminio, o galio a un semiconductor intrínseco, crean unas deficiencias de electrones de valencia, llamadas "huecos". Lo normal es usar el gas diborano B2H6, para difundir el boro en el material de silicio.



Índice

Conceptos de Semiconductor

HyperPhysics*****Materia CondensadaM Olmo R Nave
Atrás

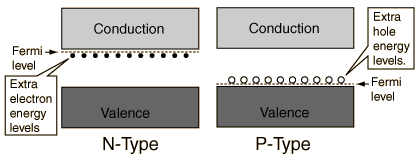

Bandas en Semiconductores Dopados

La aplicación de la teoría de bandas a los semiconductores de tipo n y tipo p muestra que los niveles adicionales se han añadido por las impurezas. En el material de tipo n hay electrones con niveles de energía cerca de la parte superior de la banda prohibida, de modo que pueden ser fácilmente excitados hacia la banda de conducción. En el material de tipo p, los huecos adicionales en la banda prohibida, permiten la excitación de los electrones de la banda de valencia, dejando huecos móviles en la banda de valencia.


Índice

Conceptos de Semiconductor

HyperPhysics*****Materia CondensadaM Olmo R Nave
Atrás
